SV651無線數傳模塊如何連接PC端配置參數

SV651無線數傳模塊的應用非常廣泛，在遠程抄表、無線工業控制、智能家居、無線LED顯示屏等領域都經常用得到這款模塊。SV651無線數傳模塊上市以來就深得用戶的喜愛，但是有一些用戶不太了解SV651無線數傳模塊如何連接PC端進行參數配置，下面針對這個問題本文將為大家解答。

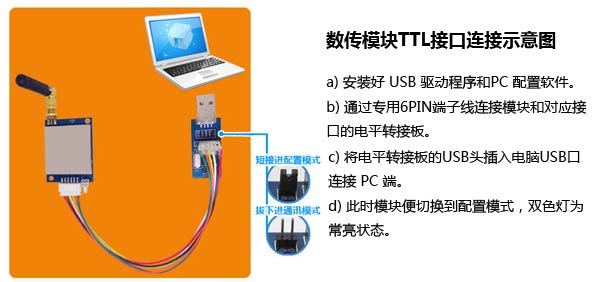

SV651無線數傳模塊與PC端連接的方法

1、選擇合適頻率的彎頭棒狀天線并連接好SV651;

2、使用6PIN端子線連接SV651無線數傳模塊對應的接口，另外一端連接好對應的電平轉接板;

3、把電平轉接板的USB頭插入電腦主機箱的USB口連接PC端;

4、連接好之后，模塊的藍色燈是常亮狀態，這時候模塊就是處于配置模式。

如何對SV651無線數傳模塊進行參數配置

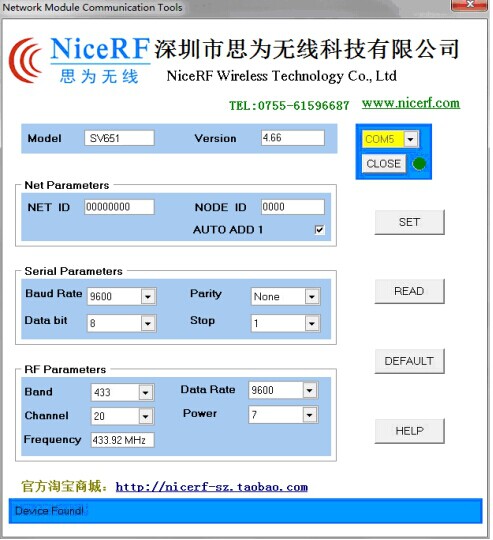

在配置模式下用戶可以通過PC軟件來配置模塊的相關參數，PC軟件開啟后，點擊打開相應的COM口(可在設備管理器下查看)，PC會讀取相連模塊的參數信息并在窗口中顯示出來對應的型號和版本信息，同時在下方的狀態欄顯示“Device Found!”的信息。當設備拔出或者沒有任何響應時下方狀態欄顯示“Device Not Found!”的信息，此時上面的產品信息框變?yōu)榛疑珶o(wú)效狀態。模塊成功連接后的PC界面如下圖所示：

在模塊正常連接后，模塊便處于“可設置參數”的狀態。用戶可以通過PC界面修改模塊的相關參數，如：工作頻段、收發信道，空中通信速率，發射功率;串口波特率、數據位、停止位、奇偶效驗位;NET ID，NODE ID等，然后點擊【SET】按鈕對模塊進行設置，每次參數成功改變后都會回傳“OK”信息，PC軟件收到OK的回應后需彈出成功操作的提示對話框;否則輸出“ERROR”，彈出操作錯誤的對話框，如PC發送指令之后0.5s內沒有任何響應，則發生通訊錯誤，亦彈出操作錯誤的對話框。這些設置后的參數掉電均可保存。用戶點擊【READ】的按鈕，模塊將返回當前模塊的所有參數信息。用戶點擊【DEFAULT】按鈕將模塊的參數設置為出廠默認值。(上述PC界面中的串口以及無線部分的相關參數即為出廠默認值) SV651無線數傳模塊與PC端連接并進行參數配置的方法如上所述，如果您想要了解其他SV系列模塊與PC端連接并配置參數的方法，可進入網站進行查閱。
