SK509開關量模塊是如何進行對碼的?

2021-06-29 09:48

分享到:

對碼是什么?

SK509 是我司推出的一款大功率工業級可對碼遠程無線四路開關量模塊。有很多客戶問過我司,對碼是什么?在很多應用場合,需要多個發射端對應一個接收端或者多個接收端對應一個發射端來使用,而這個功能就可以通過對碼來實現。



SK509開關量模塊如何進行對碼?



即時工作模式



選擇即時模式后,如果沒有對過碼,則是正常一對一的使用場合。任何一方的輸入改變都會同步到對方模塊的輸出,系統為雙向通訊制式。每個模塊都有獨立的四路輸入信號和四路輸出信號,他們之間的關系是相互對應的。每個模塊都會即時監測4 個輸入口的狀態,任何一個輸入信號狀態改變后便會向?qū)Ψ桨l(fā)出無線信號,對方收到了信號后便會將自身的4 路輸出狀態同步輸出,并且回傳一個應答信號,如果主動方在一定時間后未能成功收到對方的應答信號,則會啟動重發機制(最多發射3 次信號)。



正常工作模式下模塊輸入輸出口狀態詳解:

模塊的邏輯關系如下表所示:



即時模式(雙向通訊)   定時模式(單向通訊)
主機輸入 從機輸出 主機輸入 從機輸出
IN1 斷開 OUT1 斷開 IN1 斷開 OUT1 斷開
短接 吸合 短接 吸合
IN2 斷開 OUT2 斷開 IN2 斷開 OUT2 斷開
短接 吸合 短接 吸合
IN3 斷開 OUT3 斷開 IN3 斷開 OUT3 斷開
短接 吸合 短接 吸合
IN4 斷開 OUT4 斷開 IN4 斷開 OUT4 斷開
短接 吸合 短接 吸合
從機輸入 主機輸出 從機輸入 主機輸出
IN1 斷開 OUT1 斷開 IN1 X OUT1 斷開
短接 吸合
IN2 斷開 OUT2 斷開 IN2 X OUT2
短接 吸合
IN3 斷開 OUT3 斷開 IN3 X OUT3
短接 吸合
IN4 斷開 OUT4 斷開 IN4 X OUT4
短接 吸合

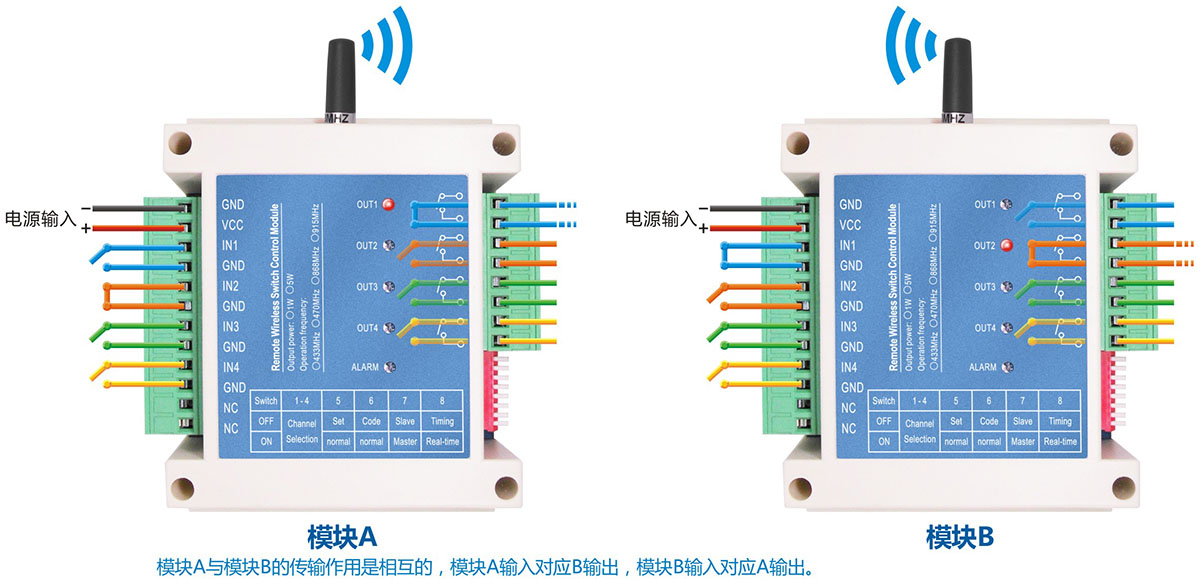

例如,模塊A和模塊B通訊,模塊A的輸出狀態對應的是模塊B的輸入狀態,反之亦然,如下圖所示:



模塊A和模塊B通訊,模塊A的輸出狀態對應的是模塊B的輸入狀態,反之亦然



選擇即時模式后,如果有通道對過碼,則模塊會監測對過碼那幾路輸入口的狀態,狀態改變后會發出無線信號,對方收到信號后,會同步到對過碼的那一路通道的輸出端。此時沒對過碼的通道即使輸入狀態有變化也不會發出無線信號。上電時如果撥碼開關DIP7和DIP8配置跟上次上電讀取的狀態不一致,則之前的對碼關系被取消。在即時模式中,從機還會定時地向主機發送一個問詢信號,要求返回同步狀態信息。如果通訊信號失敗,那么報警燈會常亮報警,同時輸出狀態會歸0,繼電器呈斷開狀態;以四對一的應用為例,成功對碼后的開關控制關系如下圖所示:

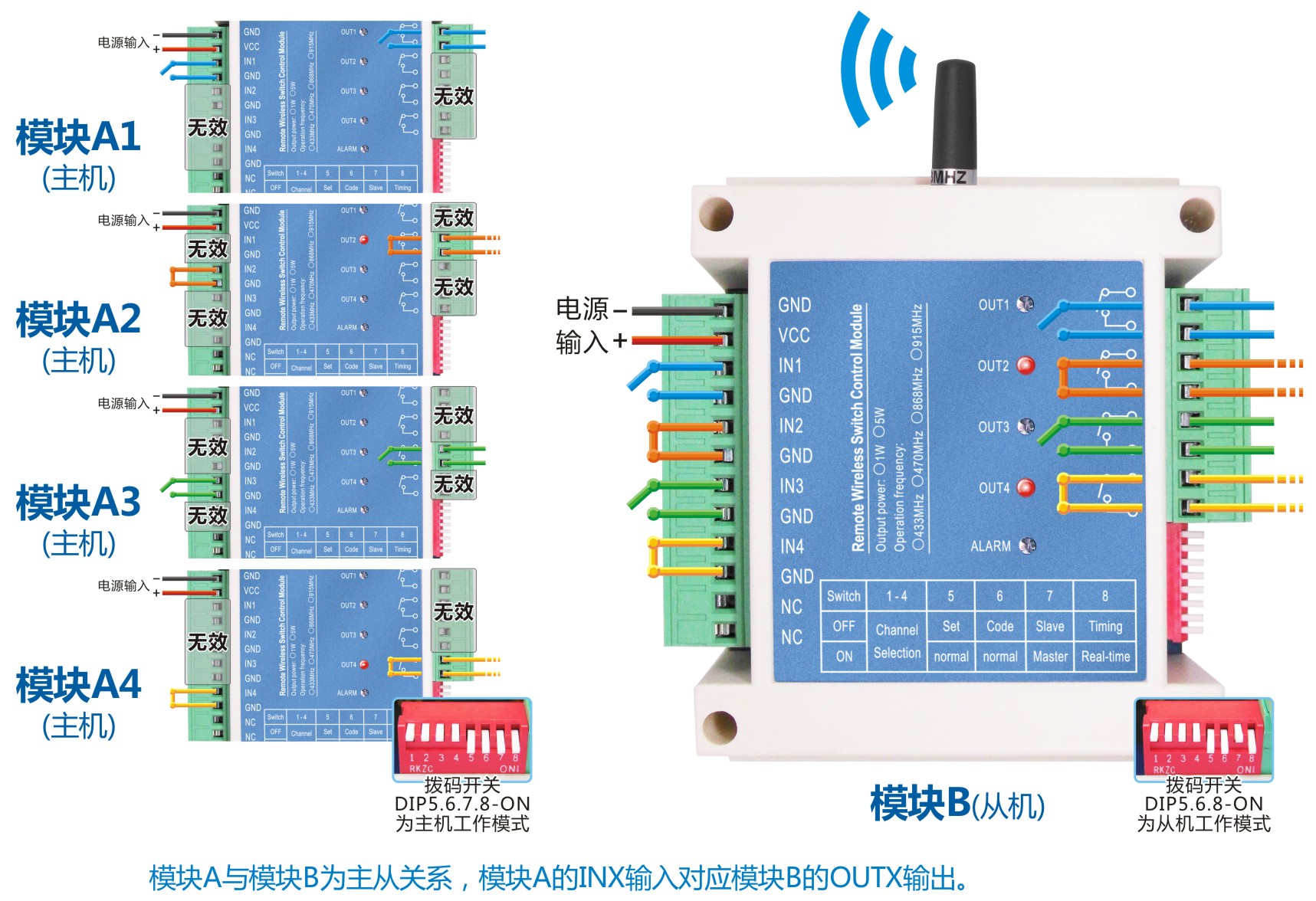

以四對一的應用為例,成功對碼后的開關控制關系圖



以一對四的應用為例,成功對碼后的開關控制關系如下圖所示:

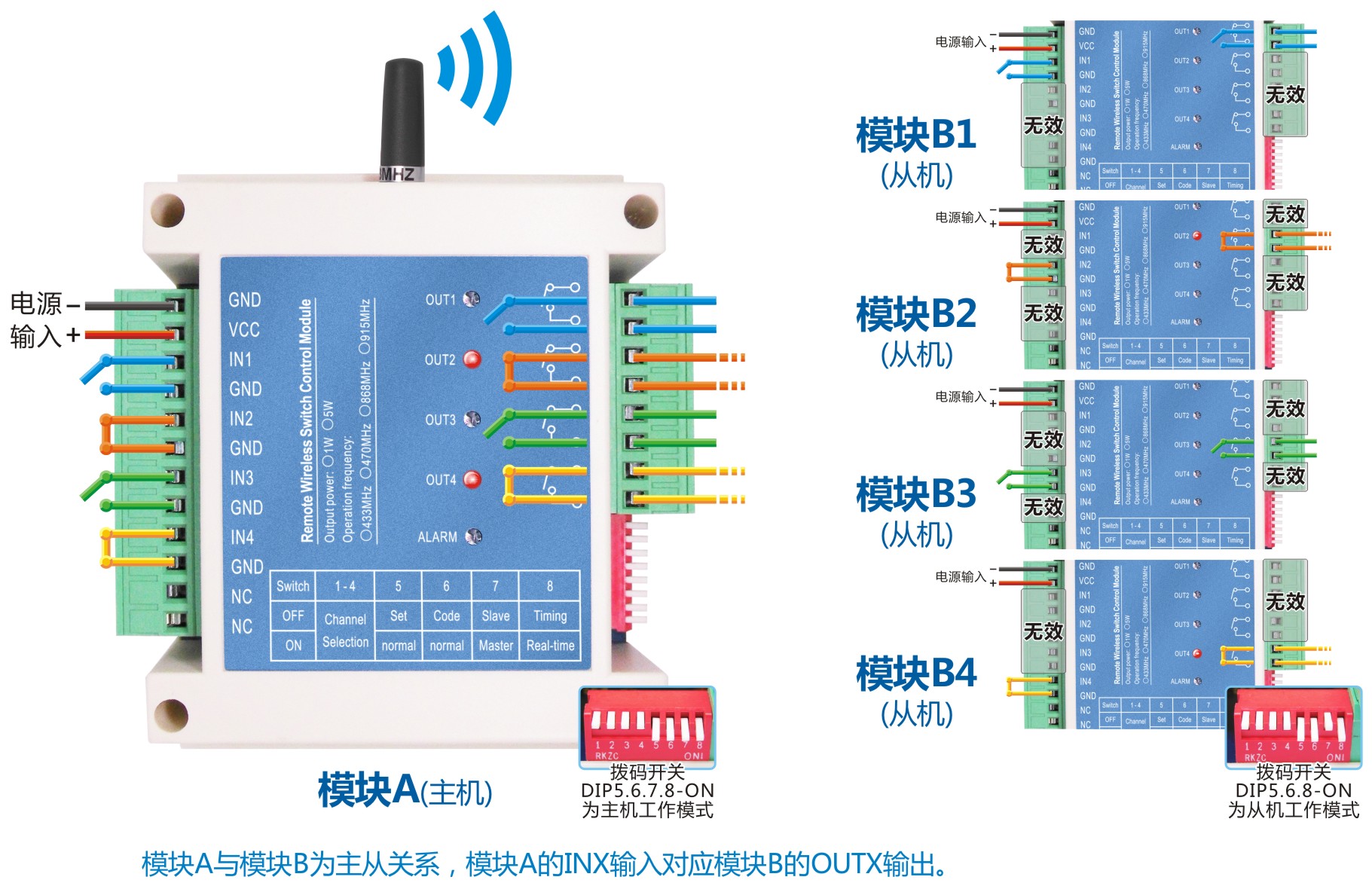

以一對四的應用為例,成功對碼后的開關控制關系圖



注:在此種工作模式下,初始化上電后模塊雙方會首次同步輸入輸出信號,故發射和接受兩端不建議同時上電。



對碼模式

但在即時模式下,可以通過對碼將多個主機的通道與一個從機的通道一一綁定對應。對碼步驟如下:

a) 將需要對碼的每個模塊配置一個地址ID(一個系統中不能有重復),如出廠已經要求配置好則無需重新配置;

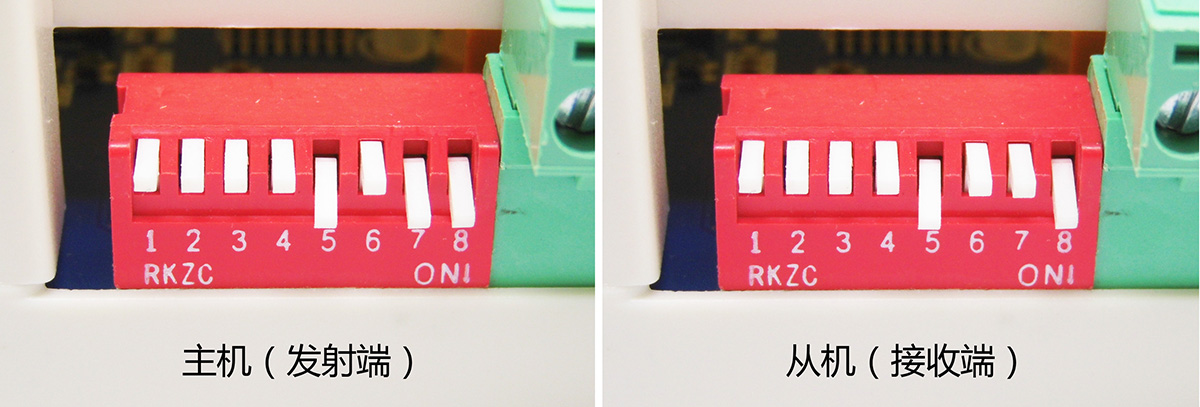

b) 撥碼開關5 和8 撥到ON,撥碼開關6 撥到OFF(進對碼模式);如果為主機(發射端),撥碼開關7 撥到ON,如果為從機(接收端),撥碼開關7 撥到OFF。如下圖所示:



對碼模式

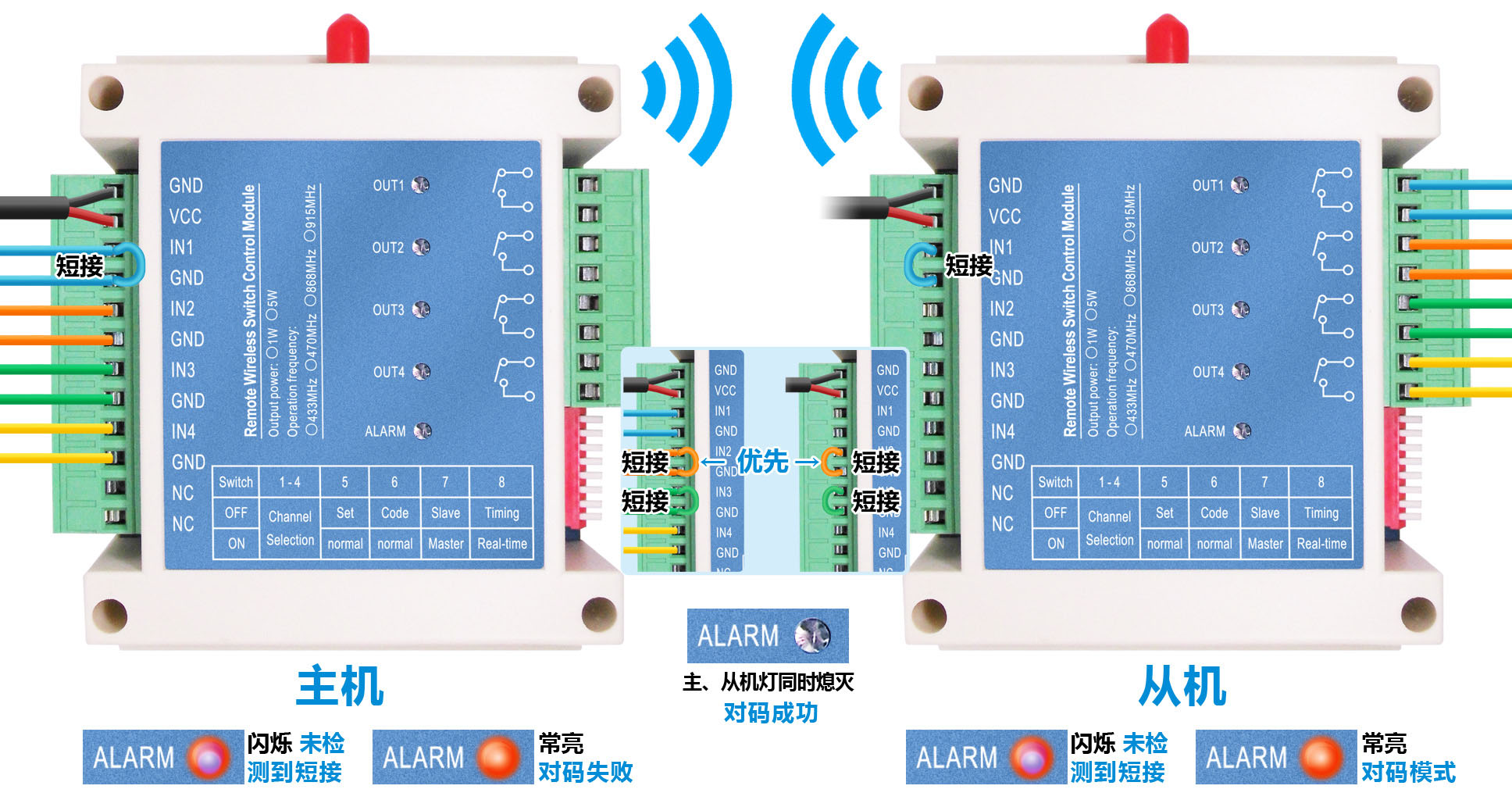

c) 將從機要對碼的通道INX 短接到GND(如果多個通道都短接到GND,則會按1234 的順序依次優先),然后給從機上電。如果沒有檢測到任何通道短接到GND,則ALT LED 燈閃爍,表示對碼失??;有成功檢測到某個對碼通道短接到GND,則ALT LED 燈一直點亮,表示正處于對碼模式。如下圖所示:



有成功檢測到某個對碼通道短接到GND,則ALT LED 燈一直點亮,表示正處于對碼模式。



燈會熄滅。如果對碼不成功,則ALT LED 燈會一直點亮。





注意事項:

a) 對碼過程中必須先給從機上電,再給主機上電;

b) 每次只能一個通道對碼。如果沒有通道對碼,則為默認;

c) 定時模式下沒有對碼功能;

d) 主機端模塊有一個通道對碼成功之后,其它沒對碼的通道即使輸入狀態有變化亦不再發出信號。
