LoRa6100Pro無線模塊參數設置

LoRa6100Pro 無線模塊是我司推出的一款組網無線通訊模塊，它基于Semtech公司的SX127X芯片而研發，為了迎合不同客戶的應用需求，我們將此系列的模塊軟件設計為多合一自選的方式，用戶可以通過PC軟件配置模塊參數設置。

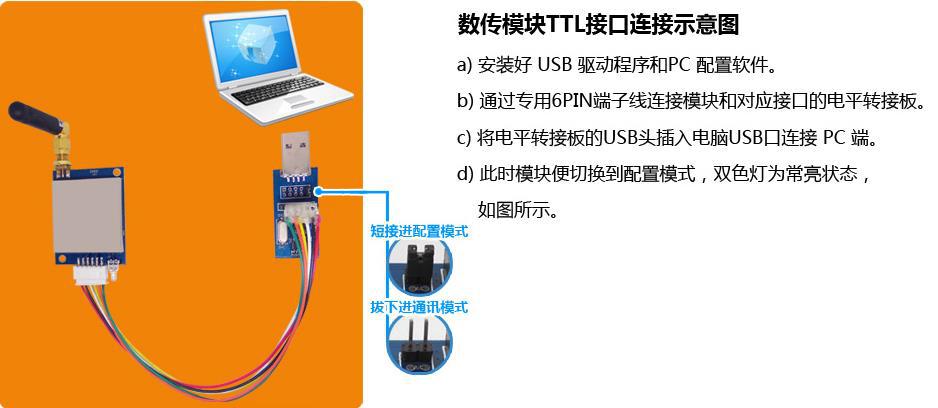

在正常工作狀態下拉低 SET 腳（或短接到地）便可將模塊切換到參數配置模式，當用戶連接的是 USB 轉接板時只需將上面的短路帽短接即可進入配置模式，在此模式下，模塊的紅藍收發指示燈會常亮顯示，如下圖所示

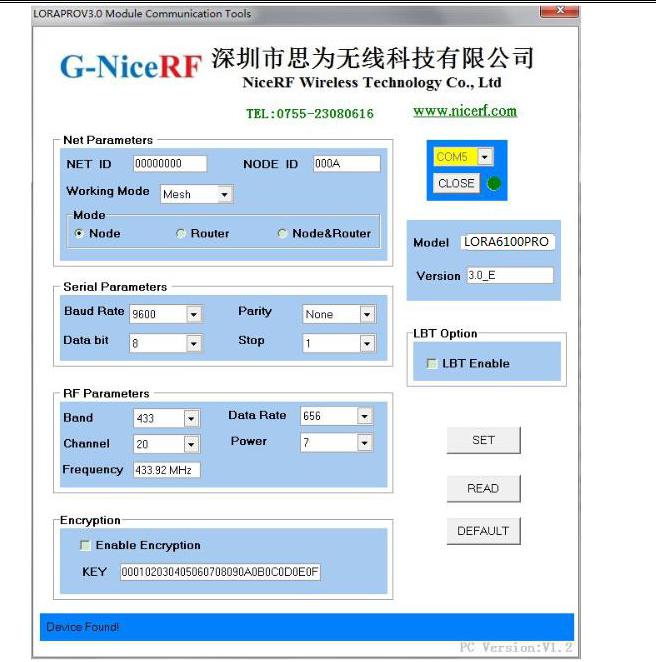

在配置模式下用戶可以通過 PC 軟件來配置模塊的相關參數，PC 軟件開啟后，點擊打開相應的 COM 口（可在設備管理器下查看），PC 會讀取相連模塊的參數信息并在窗口中顯示出來對應的型號和版本信息，同時在下方的狀態欄顯示“Device Found!”的信息。當設備拔出或者沒有任何響應時下方狀態欄顯示“DeviceNot Found!”的信息，此時上面的產品信息框變?yōu)榛疑珶o效狀態。模塊成功連接后的 PC 界面如下圖所示：

在模塊正常連接后，模塊便處于“可設置參數”的狀態。用戶可以通過 PC 界面修改模塊的相關參數，如：工作頻段、收發信道，空中通信速率，發射功率；串口波特率、數據位、停止位、奇偶效驗位；NET ID，NODE ID，密鑰等，然后點擊【SET】按鈕對模塊進行設置，每次參數成功改變后都會回傳“OK”信息，PC 軟件收到 OK 的回應后需彈出成功操作的提示對話框；否則輸出“ERROR”，彈出操作錯誤的對話框，如 PC 發送指令之后 0.5s 內沒有任何響應，則發生通訊錯誤，亦彈出操作錯誤的對話框。這些設置后的參數掉電均可保存。用戶點擊【READ】的按鈕，模塊將返回當前模塊的所有參數信息。用戶點擊【DEFAULT】按鈕將模塊的參數設置為出廠默認值。（上述PC界面中的串口以及無線部分的相關參數即為出廠默認值）

除了通過 PC 端，用戶也能通過 UART 接口在線讀取或修改模塊的相關參數。串口發送配置指令需遵循以下協議：

串口波特率 = 9600 bps          數據位 = 8 Bits

停止位 = 1 Bits

奇偶效驗位 = 無

配置指令的格式為：AA     FA +指令 + [參數]

指令為 1 字節，參數為 0 或 HEX 數據。

返回值都以“\\r\”結束

Ø  指令[AA]:

讀取模塊的產品型號以及版本號，其后不帶[參數]

配置指令為：AA FA AA

返回值為：“lora6100PRO_VER3.0\\r\”

Ø  指令[01]:

讀模塊當前設置的參數，其后不帶[參數]

配置指令為：AA FA 01

返回值依次為：

收發信道—工作頻段—空中通信速率—發射功率—串口波特率—串口數據位—串口停止位—串口效驗位—NETID—NODE ID—MESH—NODE—AES—密鑰\\r\

Ø  指令[02]:

恢復模塊出廠默認參數，其后不帶[參數]

配置指令為：AA FA 02

返回指令：“OK\\r\”或"ERROR\\r\"

默認參數為：

接收/發射工作頻率= 433.92 MHz  接收/發射傳輸速率 = 656 bps     發射功率 = 7 級（最高）

串口波特率 = 9600 bps  串口數據位 = 8 Bits        串口停止位 = 1 Bits           串口效驗位 = 無

NET ID = 00 0000 00            NODE ID = 00 00             MESH= 00             NODE = 00             AES= 00

密鑰 = 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 LBT 使能 = 0

Ø  指令[03]:

參數設置命令，所帶[參數]為 33 字節，順序如下：

收發信道—工作頻段—空中通信速率—發射功率—串口波特率—串口數據位—串口停止位—串口效驗位—NETID—NODE ID-MESH—NODE—密鑰類型—16 字節密鑰

配置指令為：AA FA 03 XX XX XX XX XX XX …… XX XX XX XX XX XX XXXX XX

返回指令：“OK\\r\”或"ERROR\\r\"
