USB轉串口與USB協議的區別

關于SV613無線數傳模塊常見的問題：模塊能不能做USB協議模塊？

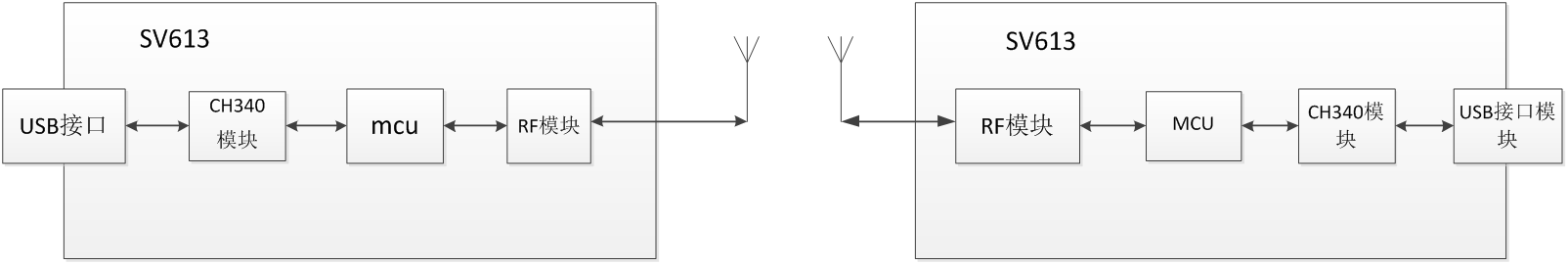

在正常的數據傳輸系統中(如圖1)，傳輸數據的端口都有固定的格式要求，首先USB有數據輸入，經過電平轉換進入mcu,注意數據仍是串口協議，非串口協議的數據SV613無線數傳模塊不能識別處理。

1、USB轉串口電路通信的設備

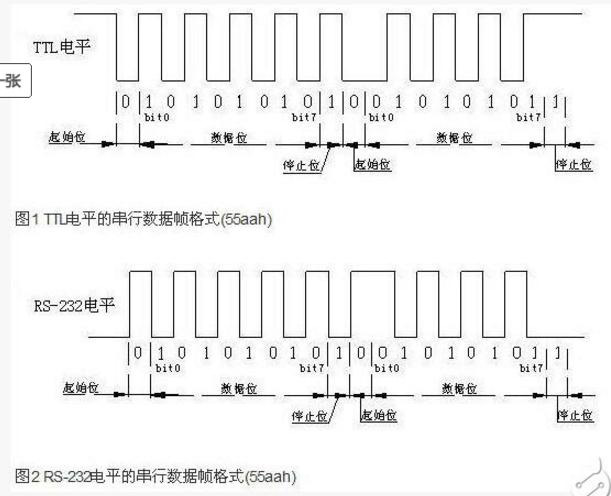

通過USB轉串口電路通信的雙方要遵守串口的通信協議，而串口是按照位來發送和接收數據的，包括起始位，數據位，奇偶校驗位，停止位;通信之前要設置比特率。在具體電路硬件上又有TTL、RS232、RS485等不同的標準，不同的標準邏輯電平是不同的。

2、通過USB接口進行通信的設備

在實際應用場景中，通過USB接口進行通信的雙方要遵守USB協議。標準的USB鏈接線使用4芯電纜：5V電源線（Vbus）、差分數據線負（D-）、差分數據線正（D+）和地線（GND）。USB是一種支持在USB主機和USB設備之間進行串行數據傳輸?shù)耐ㄐ艆f(xié)議。主機作為總線的主叫方，采用兩種信令模式：全速模式12Mb/s和低速模式1.5Mb/s。USB使用四種數據傳輸方式：控制傳輸、中斷傳輸、批量傳輸及等時傳輸。

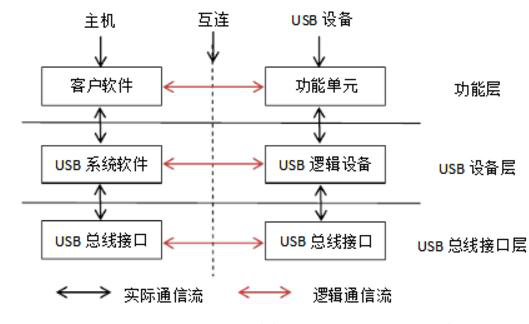

USB系統是由三個邏輯層組成：功能層、USB設備層和USB總線接口層。并且每一層都是由主機和USB設備不同的功能模塊組成，如下圖所示：

使用USB轉串口的SV613與使用USB接口的設備在硬件電路上是不兼容的，并且SV613模塊之間只能使用串口進行通信，不能發送USB協議數據。
