教你如何選擇無線數傳電臺的配件

2021-09-14 10:40

分享到:

在很多項目方案中,需要無線數傳電臺進行數據傳輸,選定了數傳電臺后,為了保持模塊的理想工作狀態,需與合適的天線、電源配合使用。下面,思為無線將教您如何選擇數傳電臺的配件。



一、選擇天線

天線的選擇對無線數傳電臺的通信距離及誤碼率有明顯的影響,選擇天線的時候主要考慮類型、增益、頻率、阻抗、接頭等因素。

(1)天線類型:全向天線和定向天線。

全向天線,即在水平方向圖上表現為360°都均勻輻射,也就是平常所說的無方向性。一般情況下波瓣寬度越小,增益越大。全向天線在通信系統中一般應用距離近,覆蓋范圍大,價格便宜。 定向天線,在水平方向圖上表現為定向角度范圍輻射,也就是平常所說的有方向性。同全向天線一樣,波瓣寬度越小,增益越大。定向天線在通信系統中一般應用于通信距離遠,覆蓋范圍小,目標密度大,頻率利用率高的環境。 選購技巧:如果需要滿足多個站點,并且這些站點是分布在AP的不同方向時,需要采用全向天線;如果集中在一個方向,建議采用定向天線;另外還要根據應用環境考慮通信距離、安裝復雜程度、安裝條件、價格等因素后作出合理選擇。

(2)天線增益:天線增益是天線重要的參數之一,它對通信距離的影響很大,增益越高,電波傳播的距離越遠。

(3)中心頻率:數傳電臺可以在很寬的范圍內設置工作頻率,而天線帶寬通常較窄,選購天線的時候應該和廠家說明天線的中心頻率。

(4)天線阻抗:數傳電臺的阻抗為50Ω。



二、選擇電源

配合數傳電臺使用的電源,我們應該關注電壓、供電電流、波紋等因素。



不同的電臺對工作電壓的要求有些差別,一般為直流12V。數傳電臺處于發射狀態消耗的電流很大,因此,選擇電源的時候,電源的供電能力要滿足發射時的要求,并且應用留下足夠的裕量。比如SV6500無線數傳電臺5W功率發射時電流1.8A,這時候我們可以選擇12V 5A的電源。

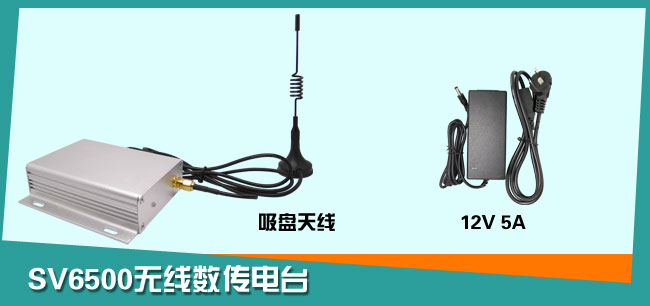

無線數傳電臺 SV6500



電源的波紋對電臺接收機性能有某種程度的影響,選擇電源的時候應該波紋小的電源。



以上就是選擇無線數傳模塊電臺配件(天線、電源)的方法,根據不同項目的應用環境,選擇合適的天線、電源,才能保證模塊處于理想的工作狀態,從而達到更遠的通訊距離,以及穩定可靠的通訊性能。
