開關量模塊SK109對碼的操作步驟

開關量模塊具有接口簡單，工作可靠，傳輸距離遠的優點，通過使用開關量模塊可以將有線的環境替換成無線控制，降低了人工布線的成本，因此被廣泛應用于開關量遠程控制、無線遙控遙測、安防系統、門禁系統等領域。當客戶拿到開關量模塊之后，如何正確使用模塊呢？思為無線將以開關量模塊SK109為例，介紹開關量模塊對碼的操作步驟。

SK109開關量模塊對碼的操作步驟

1、將需要對碼的每個模塊配置一個地址ID(一個系統中不能有重復)，如出廠已經要求配置好則無需重新配置。

2、撥碼開關5和8撥到ON，撥碼開關6撥到OFF（進對碼模式）；如果為主機（發射端），撥碼開關7撥到ON，如果為從機（接收端），撥碼開關7撥到OFF。如下圖所示：

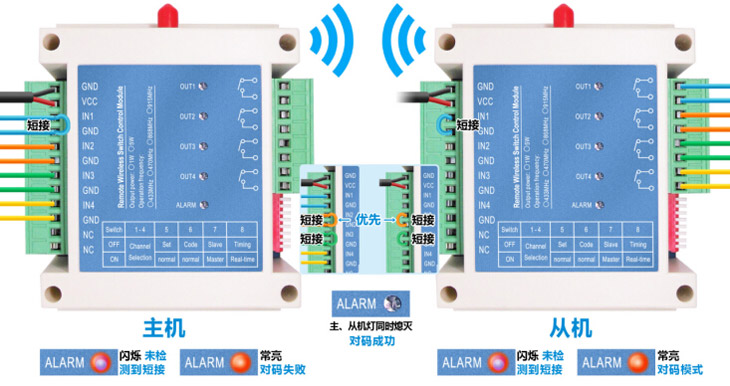

3、將從機要對碼的通道INX短接到GND(下圖為通道IN1短接到GND),如果多個通道都短接到GND，則會按1234的順序依次優先。接下來，給從機上電，如果沒有檢測到短接，ALARM燈會閃爍，表示對碼失??；如果ALARM燈一直常亮，表示處于對碼模式。如下圖所示：

4、將主機要對碼的通道撥到ON（如果多個通道短接到GND，則會按1234的順序依次優先），然后給主機上電。如果沒有檢測到任何通道短接到GND，則ALT LED燈閃爍，表示對碼失??；主機有成功檢測到某個對碼通道短接到GND后，會自動對碼，對碼成功后雙方的ALT LED燈會熄滅。如果對碼不成功，則ALT LED燈會一直常亮。

注意事項：

a) 對碼過程中必須先給從機上電，再給主機上電；

b) 每次只能一個通道對碼。如果沒有通道對碼，則為默認；

c) 定時模式下沒有對碼功能；

d) 主機端模塊有一個通道對碼成功之后，其它沒對碼的通道即使輸入狀態有變化亦不再發出信號。

在很多應用場合，需要多個發射端對應一個接收端的使用，可通過對碼來實現一對多，或者多對一的控制，在單路開關的應用場合使用開關量模塊的對碼功能可節約一定的成本。
