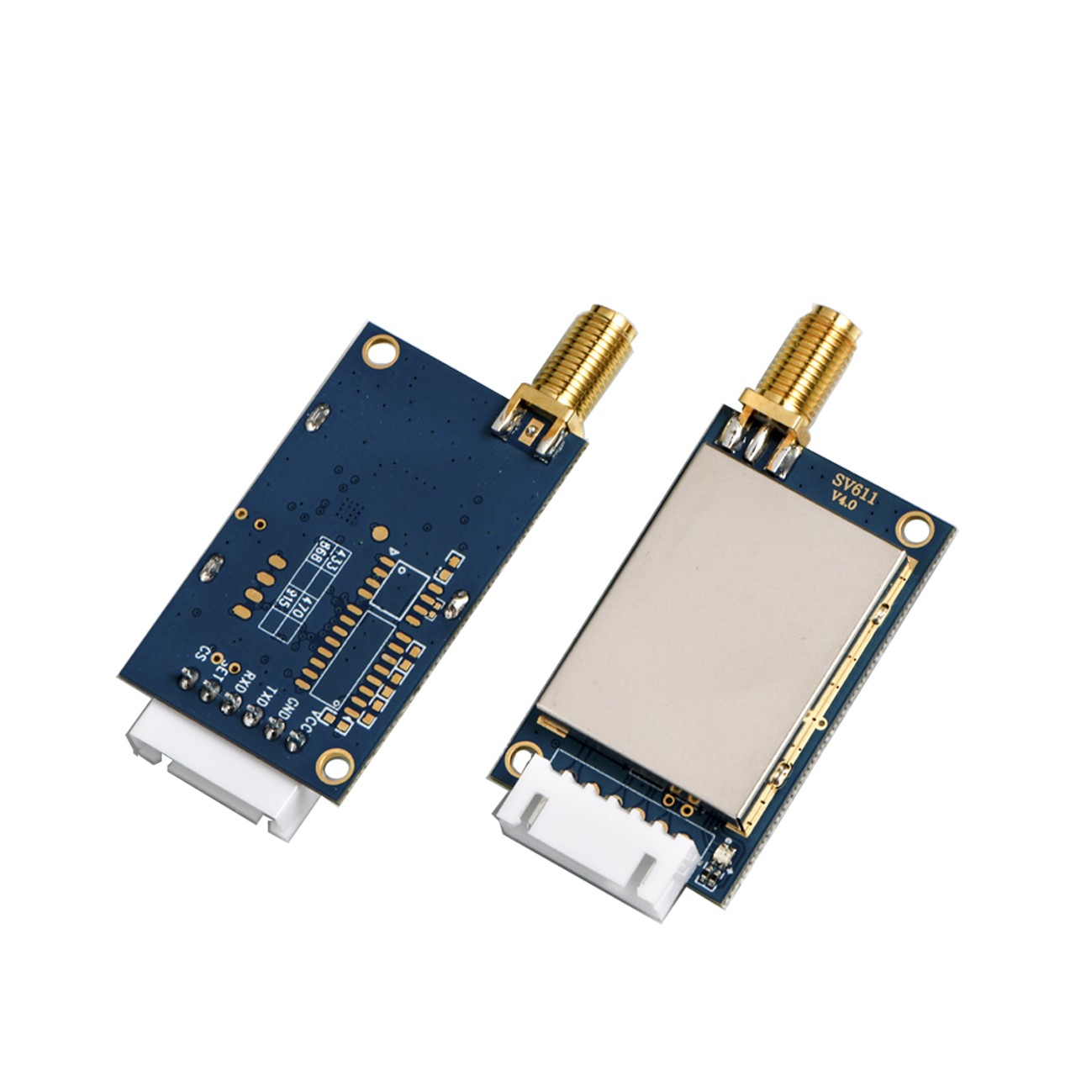

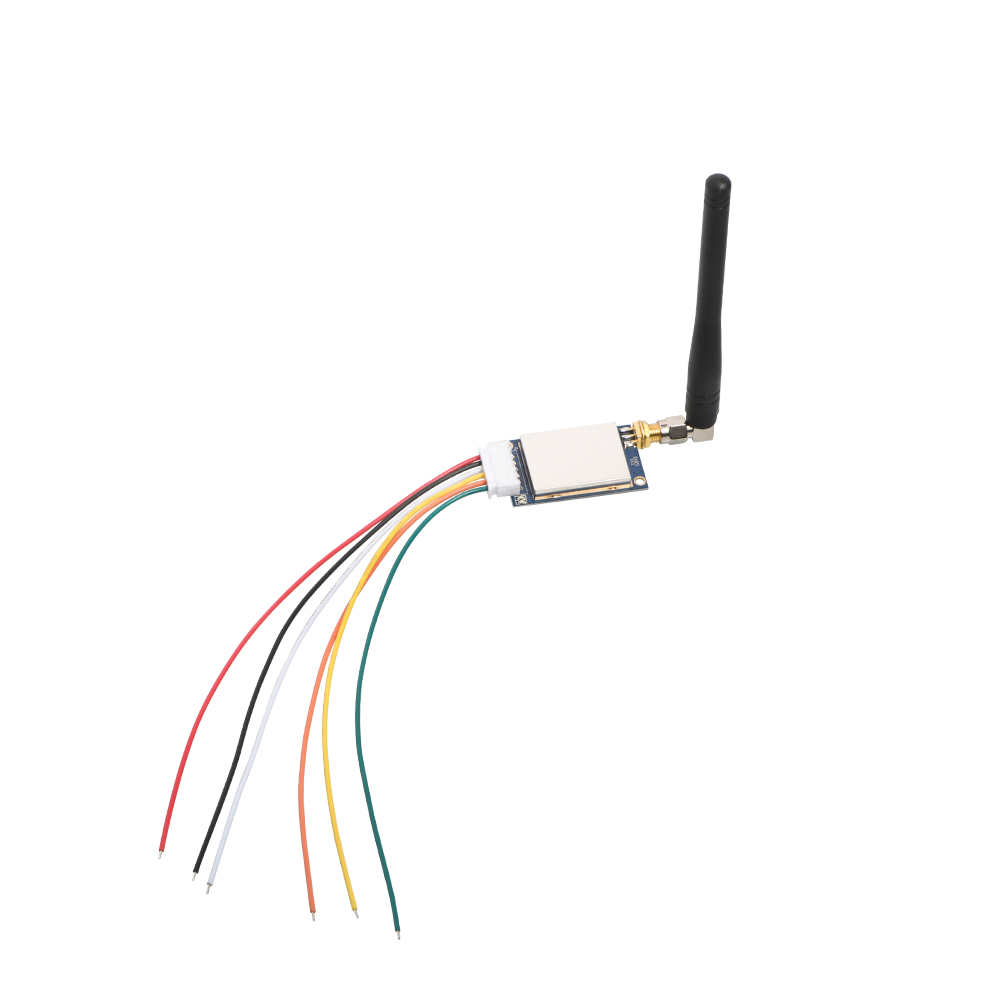

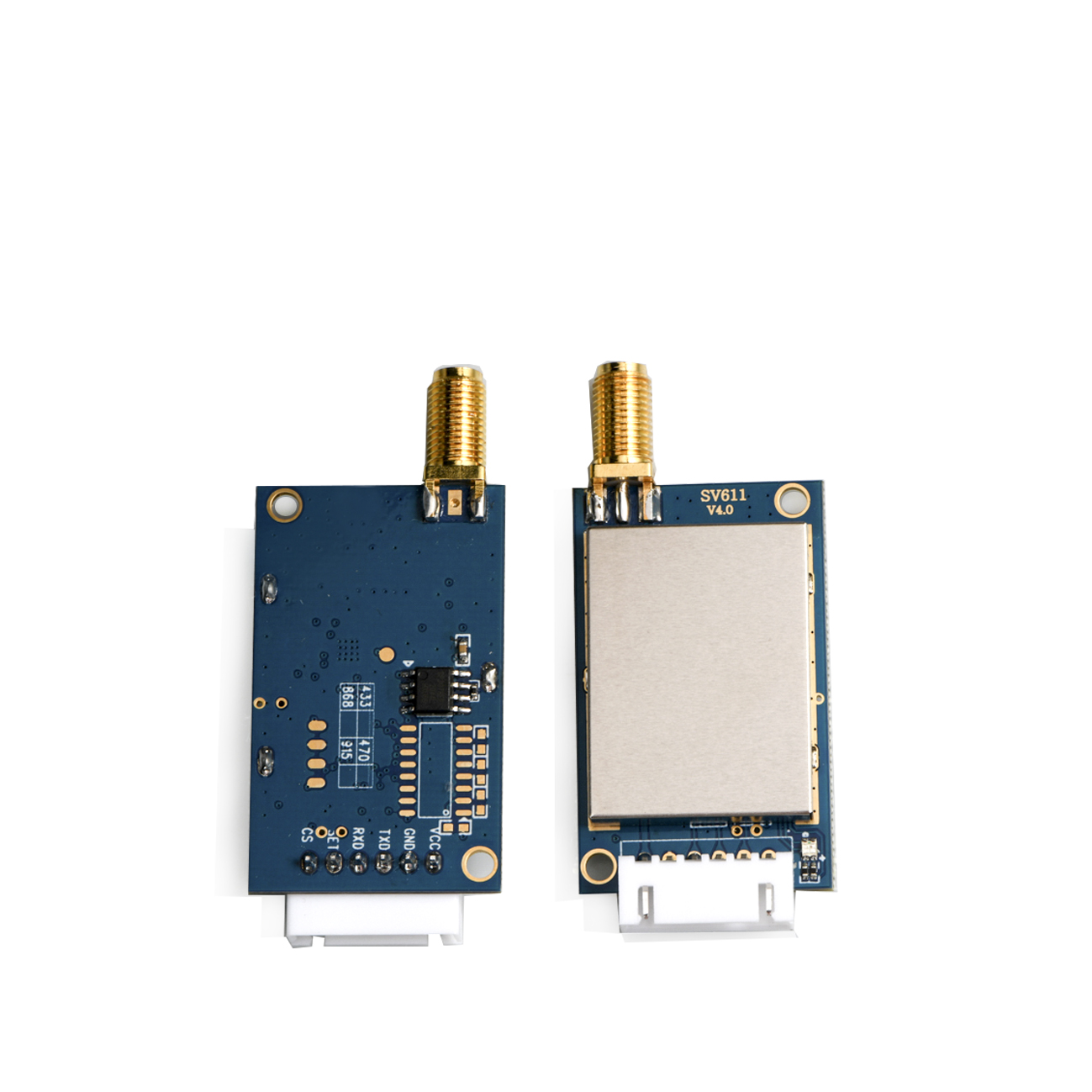

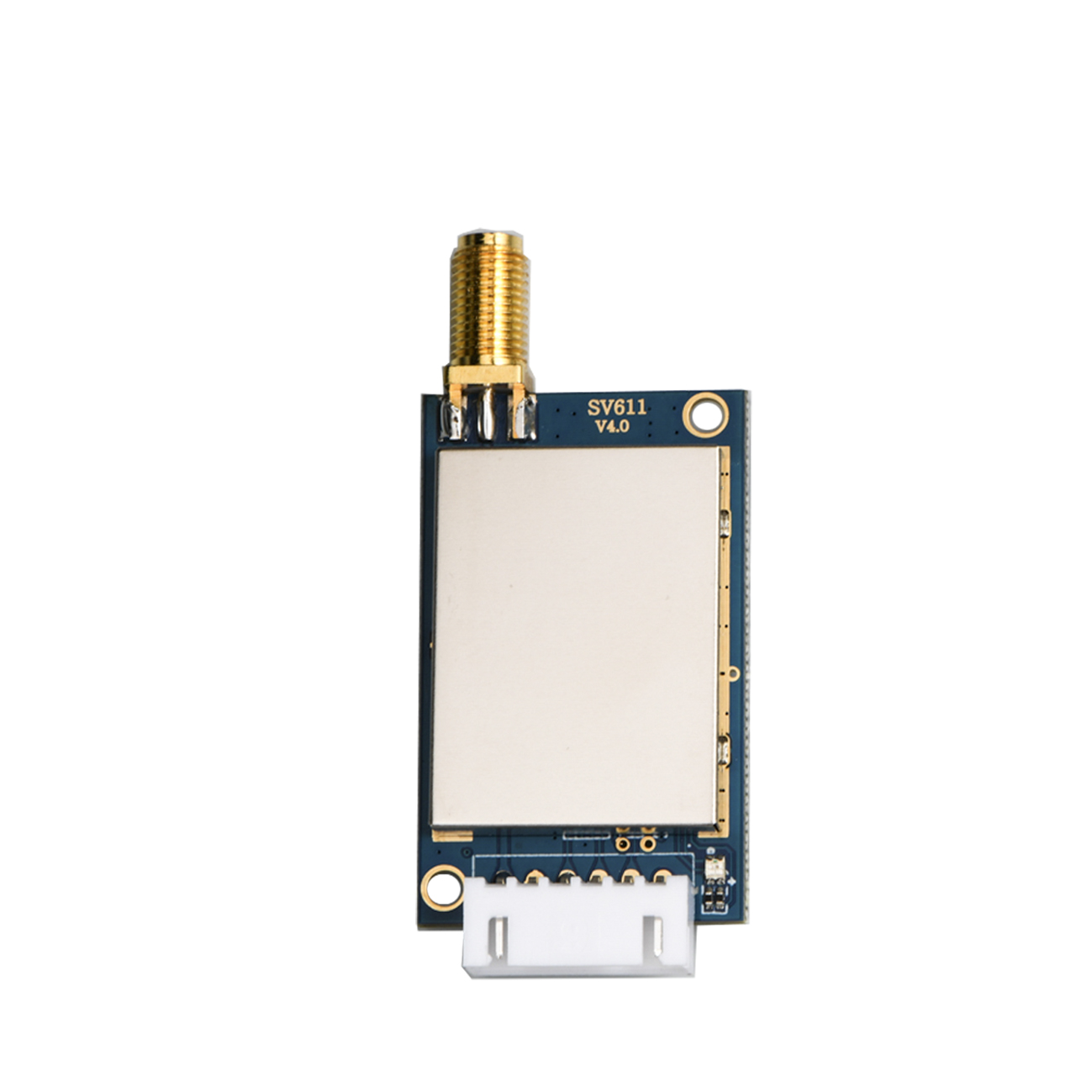

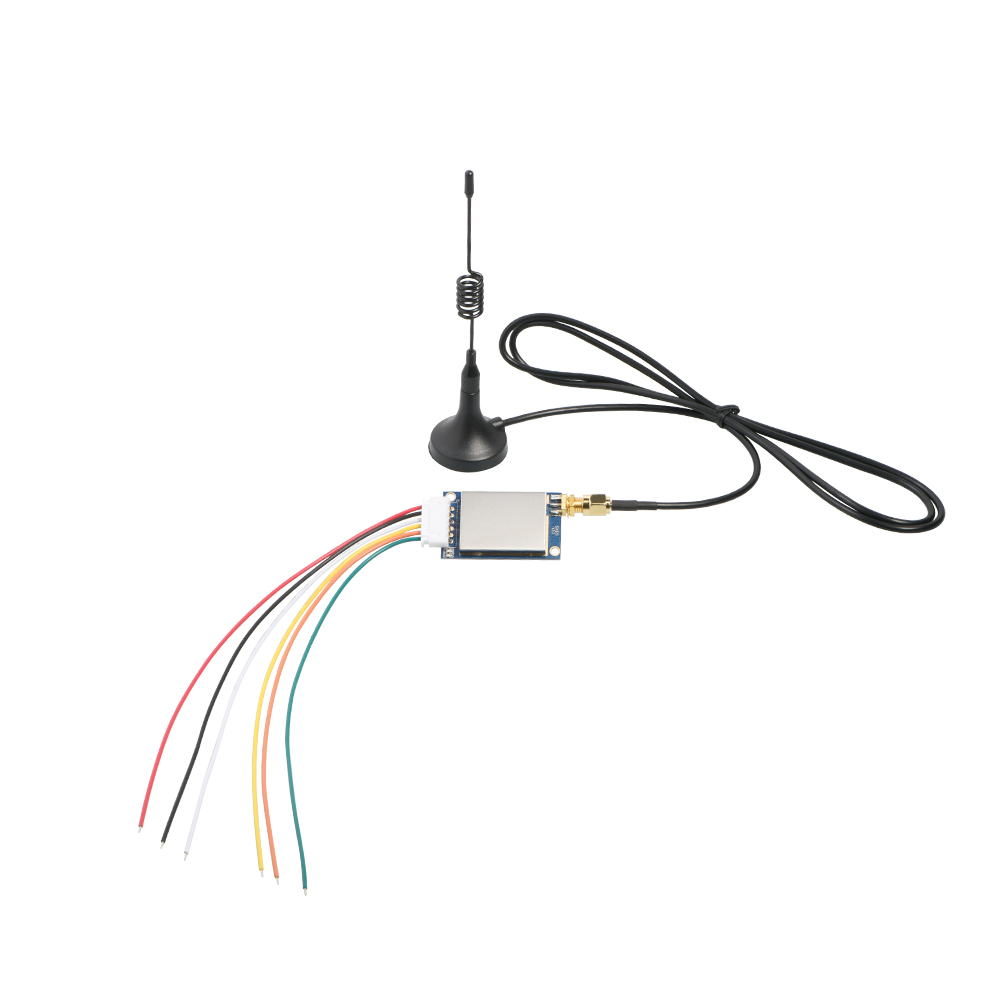

SV611：嵌入式工業級無線透傳模塊 100mW 多電平接口

SV611是一款工業級多電平接口的無線透傳模塊。它提供了 TTL/232/485 三種電平接口可供客戶選擇，內部集成的是 Silicon Lab 高性能的射頻芯片。高效的接收靈敏度,再加上業界領先的 100mW 的輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡 ID 來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過我司提供的 PC 軟件或發送相應的串口指令來讀取或修改模塊的串口設置和 RF 的相關參數。小巧的體積和便捷的設置使之在工業控制上得到了非常廣泛的應用。
SV611 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SV611-100mW 嵌入式工業級無線數傳模塊V5.2.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：USB_PC Drive.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

模塊內部經過3V LDO穩壓。CS腳和SET腳控制是3.3V電平。如若是TTL電平的模塊，那串口TXD和RXD腳輸出和輸入都是支持3.3V電平。
模塊出廠默認版本不支持休眠模式，對功耗有要求的客戶可聯系本司定制帶休眠版本。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.3	5.0	7.0	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		25		mA	TTL電平
		34		mA	485電平
		32.7		mA	232電平
發射電流		95		mA	@20dBm
休眠電流		＜5		uA	@ 定制低功耗版本
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	115.2	Kbps	GFSK
發射功率范圍	-1	+20	+20	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps

產品特點

內置軟件看門狗
內置硬件防死機自復位電路，抵抗外部強干擾信號
空曠傳輸距離可達 1400 米 @1.2K 速率時
工作頻段：433/470/868/915 MHz 可選
通訊頻道：40 個
4 字節網絡 ID
串口參數設置多樣化
GFSK 調制模式
RSSI 場強信號可監測
TTL/RS232/RS485 電平接口
天線自動匹配及雙向開關控制
靈敏度：-121 dBm
最大輸出功率：100 mW （+20 dBm）
工作電壓范圍：3.3 ~ 7.0 V
工作溫度范圍：-40 ~ +85 ℃
重量：10.0 g

應用領域

無線遙控遙測
遠程抄表
安防系統
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統
機器人控制

無線透傳模塊SV611的典型應用電路

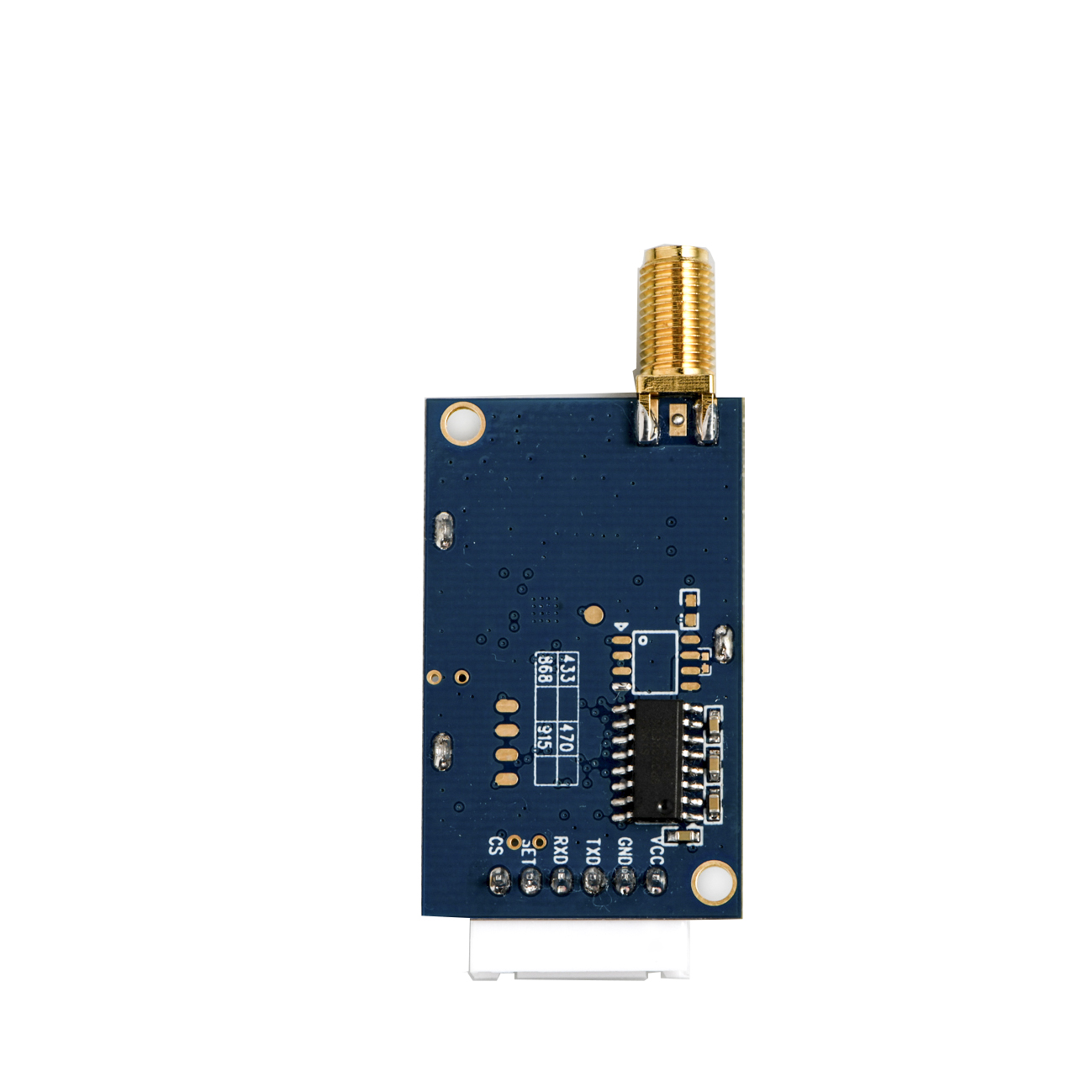

無線透傳模塊SV611的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD/A	串口通訊數據發射(@485電平時，接A輸出)
4	RXD/B	串口通訊數據接收(@485電平時，接B輸出)
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS/NC	默認版本的模塊，此腳需要懸空（模塊內置防死機自復位電路）注：客戶可以定制休眠版本的程序（無自復位功能），低電平休眠，電流低于5uA，默認高電平輸出

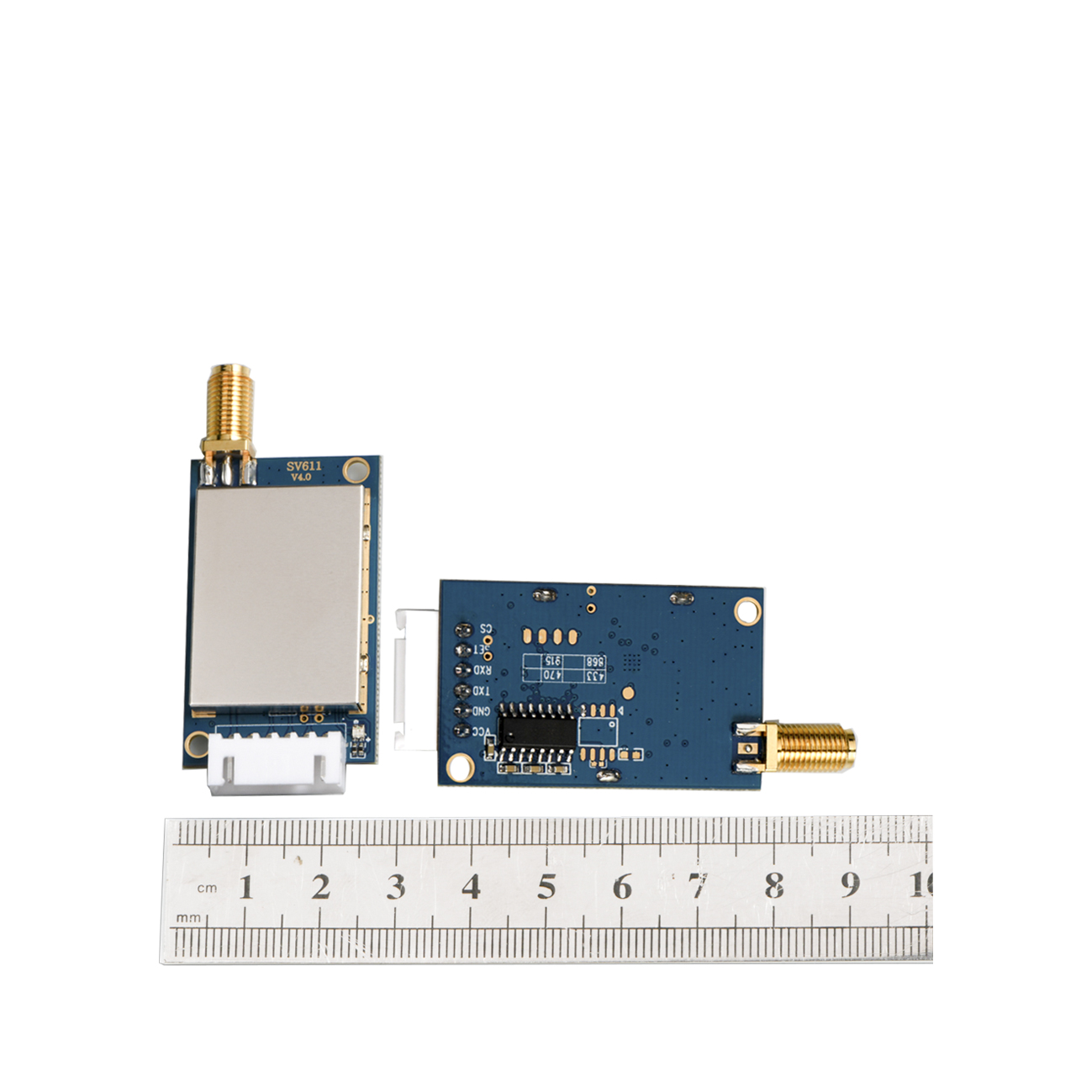

無線透傳模塊SV611的機械尺寸
