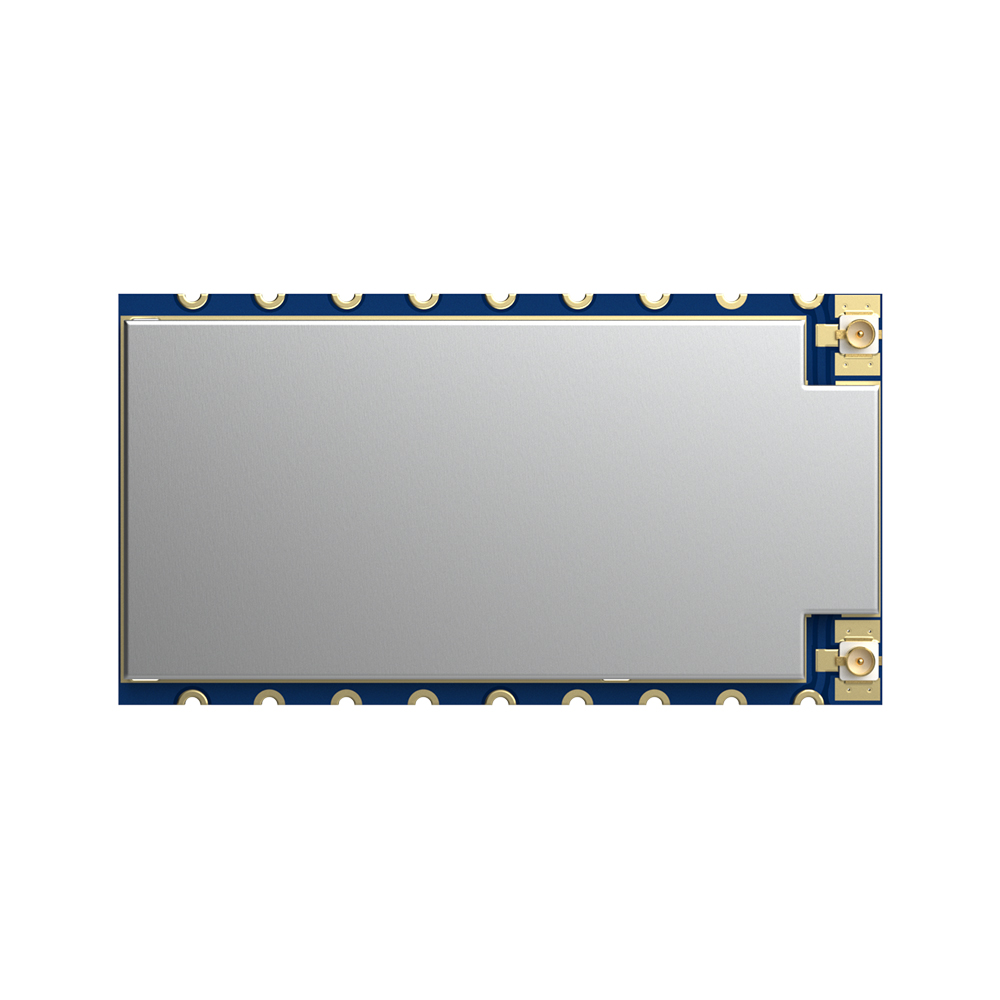

LoRa1121F33-1G9：2W大功率LR1121無線通訊模塊

產品特點

• Sub-GHz頻段：433/470MHz 2w
• Sub-GHz頻段：868/915MHz 1w（可定制150～960MHz的頻率）
• S頻段：1900MHz～2000MHz 1w
• 可定制2.4G大功率
• S頻段靈敏度高達-132@BW=125KHz,SF=12
• Sub-GHz接收靈敏度高達 -144dBm @BW=62.5KHz,SF=12
• 內置靜電保護電路
• 支持LR-FHSS
• 支持AES-128加密解密
• 支持LoRaWAN協議、Sigfox協議
• 開闊地Sub-GHz傳輸距離為10公里以上
• 休眠電流小于18uA以下
• 接收電流小于9mA

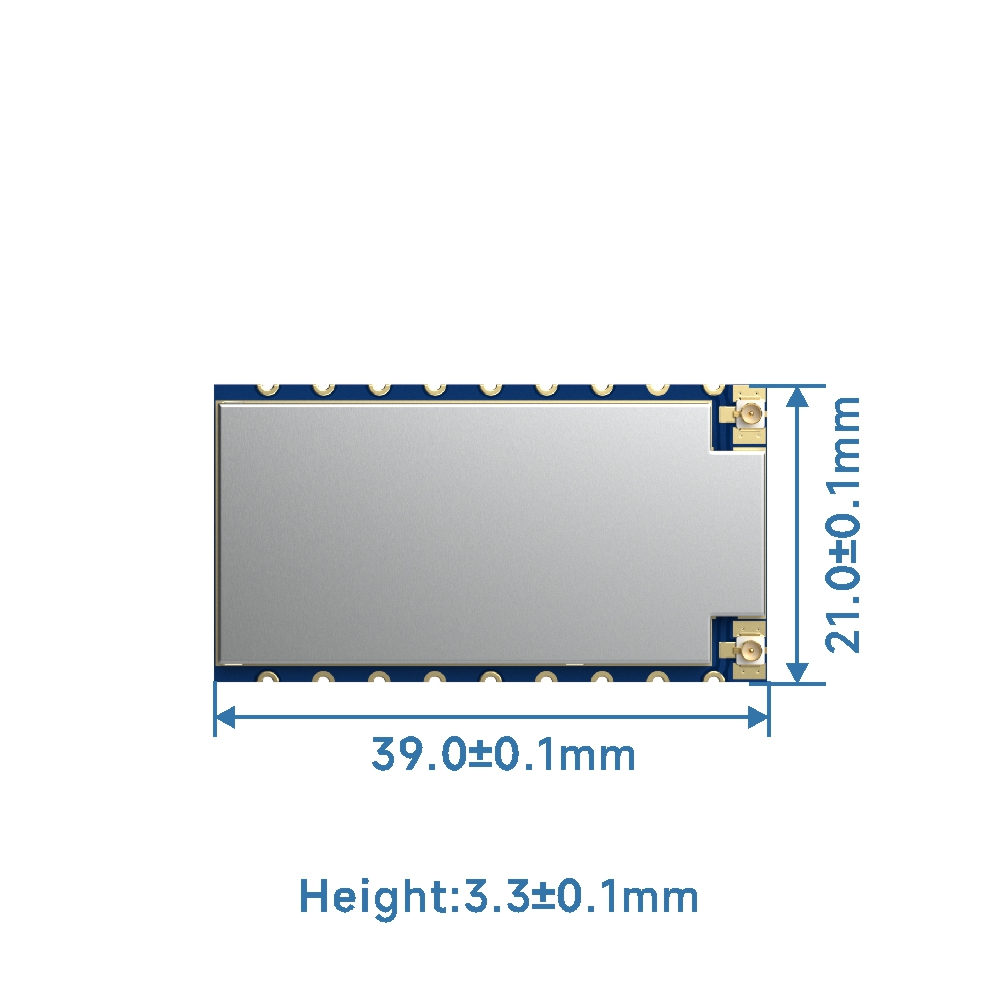

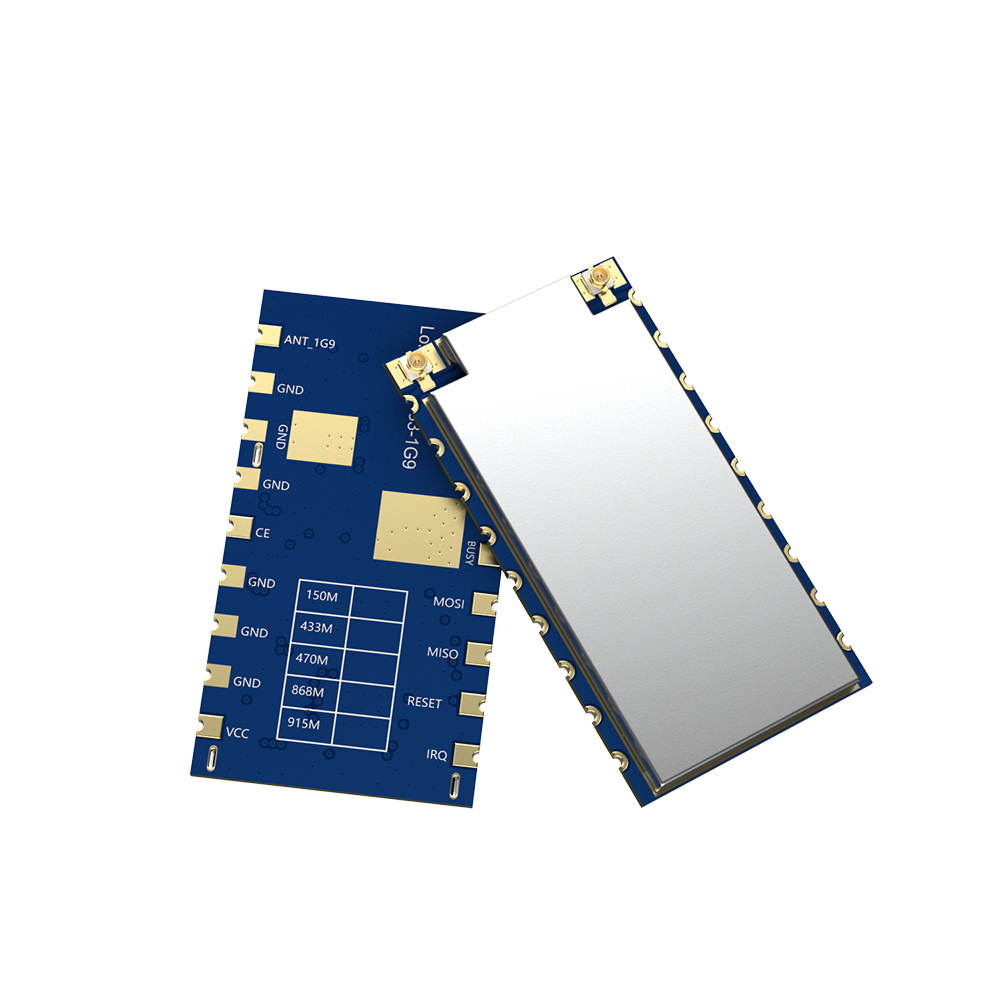

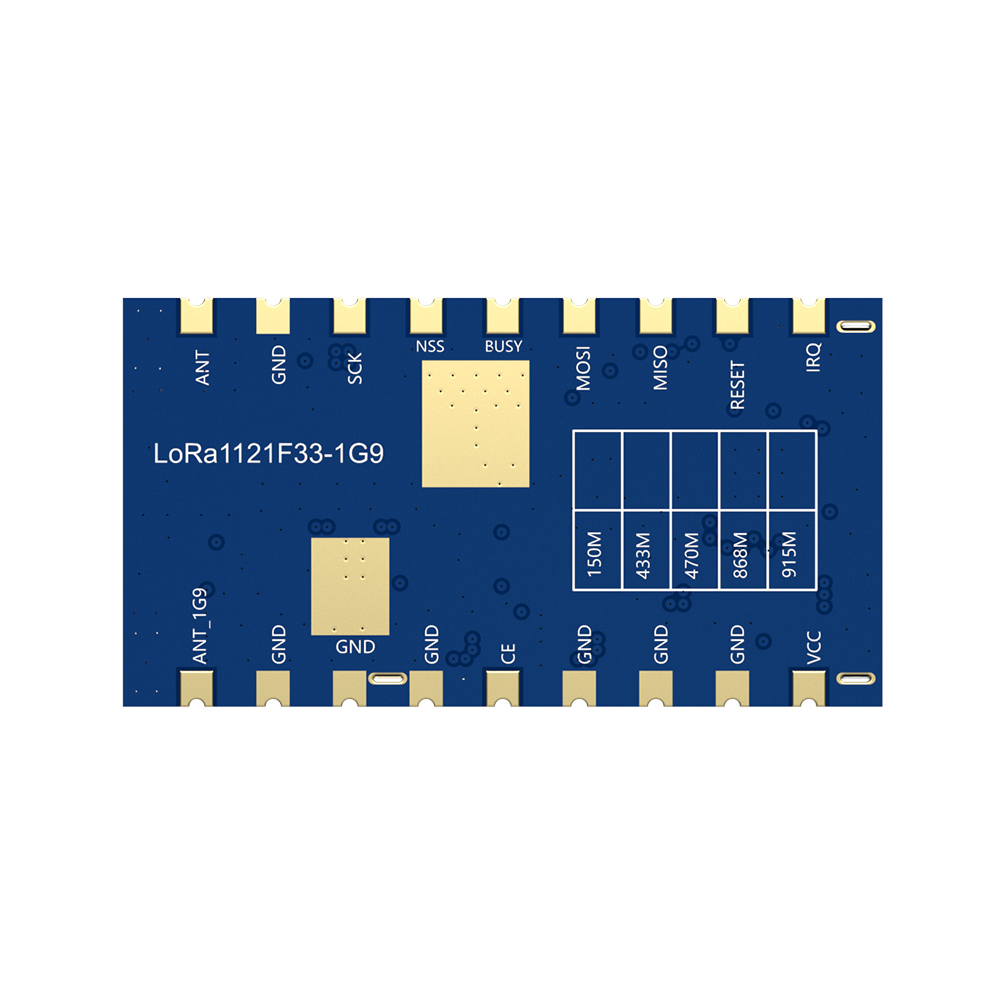

• 小體積，郵票孔設計，方便客戶二次開發

應用領域

• 無人機應用
• 智慧農業 / 智能家居
• 遠程灌溉
• 工業制造

1.功率等級對照表（433MHz&1.9GHz)

注意：1.9G頻段的輸出功率（TX_OUTPUT_POWER_DBM）建議不超過7dBm，以確保最高效率。若設置為最大功率并長時間連續發射，可能會損壞功放。

2.電壓與功率對照表

1.功能說明

LoRa1121F33-1G9大功率無線模塊DEMO板主要實現了LoRa模式下的收發雙向通信（Master、Slave），休眠（Sleep）以及發射功率（TxTest）和接收靈敏度（RxTest）的測試功能。

注：發射功率和接收靈敏度需配合儀器測試。

2.按鍵功能

DEMO演示板上有三個按鍵，分別為SET鍵、UP鍵和DOWN鍵；功能如下：

操作方法：正常供電，撥動電源開關，打開電源，演示板LCD屏幕會出現Setting界面。短按UP鍵或短按DOWN鍵上下移動光標，當光標處于要修改的參數行時，短按SET鍵光標開始閃爍。此時短按UP或DOWN修改設定的參數，最后再短按SET鍵即可完成修改。長按SET鍵進入Mode參數對應的測試功能。短按SET鍵返回Setting界面。

注：發射功率和接收靈敏度需配合儀器測試。

3.Setting界面參數說明

• Mode：功能
• Band：頻段
• FREQ：頻率
• SF：傳播因素
• BW：帶寬
• CR：編碼率
• POWER：功率

4.通訊測試

準備兩塊LoRa1121F33的演示板，一個選擇Master模式作為通訊主機，一個選擇Slave模式作為通訊從機。（將LoRa通訊參數：FREQ、SF、BW、CR設置成一樣，否則無法通訊）。

LoRa通訊界面的屏幕上顯示：Tx_cnt和Rx_cnt的數字不斷增加（紅色指示燈代表發射成功一次，藍色指示燈代表接收成功一次）。
