ANT+運動健康應用方案

ANT+協議因其低功耗，網絡構建方便等特點，在運動、健康和醫療等領域應用廣泛。ANT+運動健康模塊是為用戶方便構建ANT+運動健康系統而研發的。

本模塊內嵌ANT+協議，可方便嵌入運動健康設備中，使之支持ANT+功能。本模塊可與標準的ANT+設備通訊，方便用戶建立無線的運動健康監測系統。

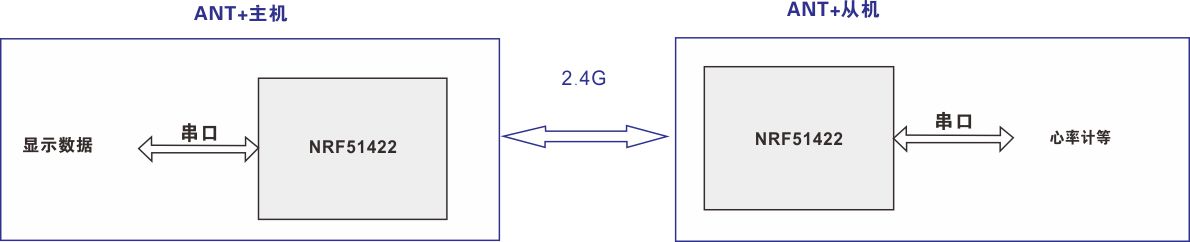

用戶可通過串口傳送運動數據給本模塊，本模塊自動將數據通過ANT+協議發射出去。同時模塊可接收ANT+信號，并通過串口傳送給設備。因此模塊可應用于ANT+設備的主機端或從機端。

本無線模塊以單片機NRF51422為核心。NRF51422是一款低功耗,內置2.4G無線收發器和32位Cortex-M0內核的SOC芯片。2.4G無線收發器負責物理層無線信號的收發，M0內核負責協議層ANT+協議的封裝和解析。

本模塊具有低功耗，體積小，結構簡單，使用方便等特點。

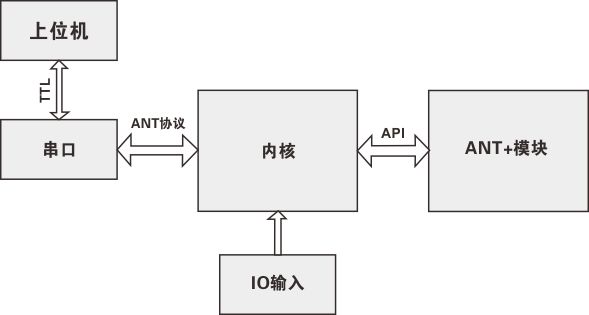

ANT+運動健康模塊軟件共有3個模塊組成，分別是ANT+模塊，串口模塊和IO輸入模塊。其框架如下圖所示:

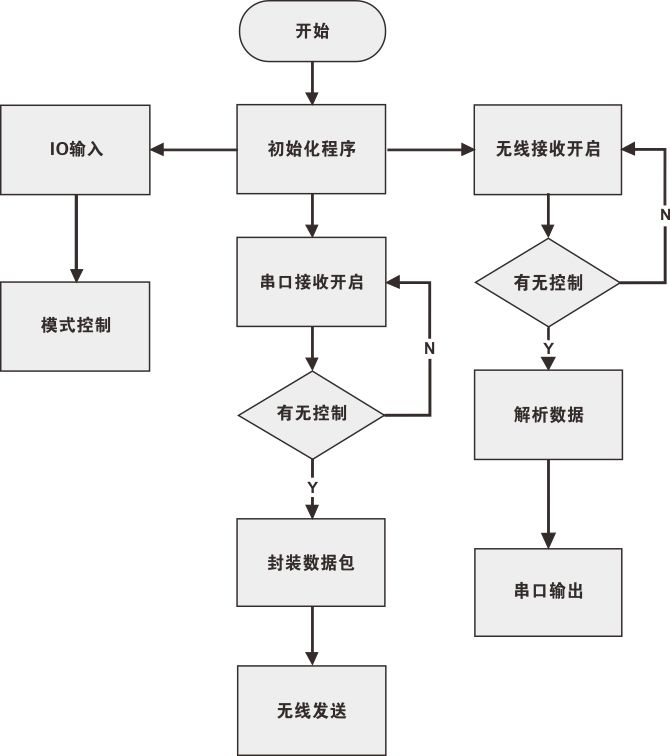

系統流程圖

本模塊初始化后，串口和無線開始監聽數據。當檢測到串口有數據輸入時，把串口輸入數據根據ANT+協議發出；當收到無線信號時，從ANT+協議中解析出有效數據并用串口輸出。

ANT +協議在許多無線應用中具有靈活性和低功耗的優勢，工程師可以更輕松地構建高度靈活，低功耗的無線解決方案，實現無線傳感器等低數據速率應用。
