433M無線模塊測距

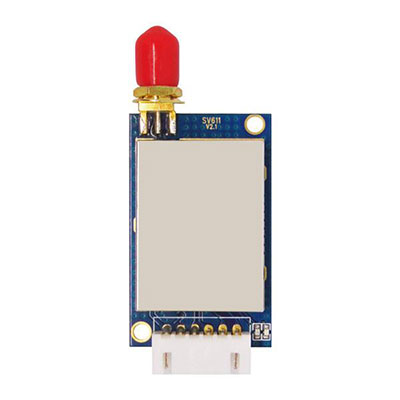

測試模塊： SV611-100mW嵌入式工業級無線數傳模塊

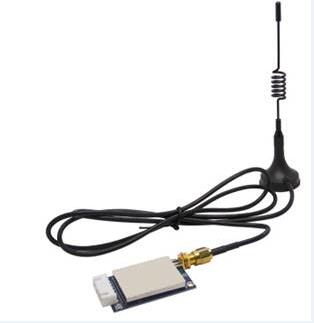

無線模塊頻率設置為：433MHz ，無線模塊功率設置大于18dBm，電源供電：5V。 SV611無線模塊是屬于數傳模塊，可以自行進行發射與接收，所以不需要使用DEMO板。在進行測距前，給SV611無線模塊連上433MHz的吸盤天線，如圖：

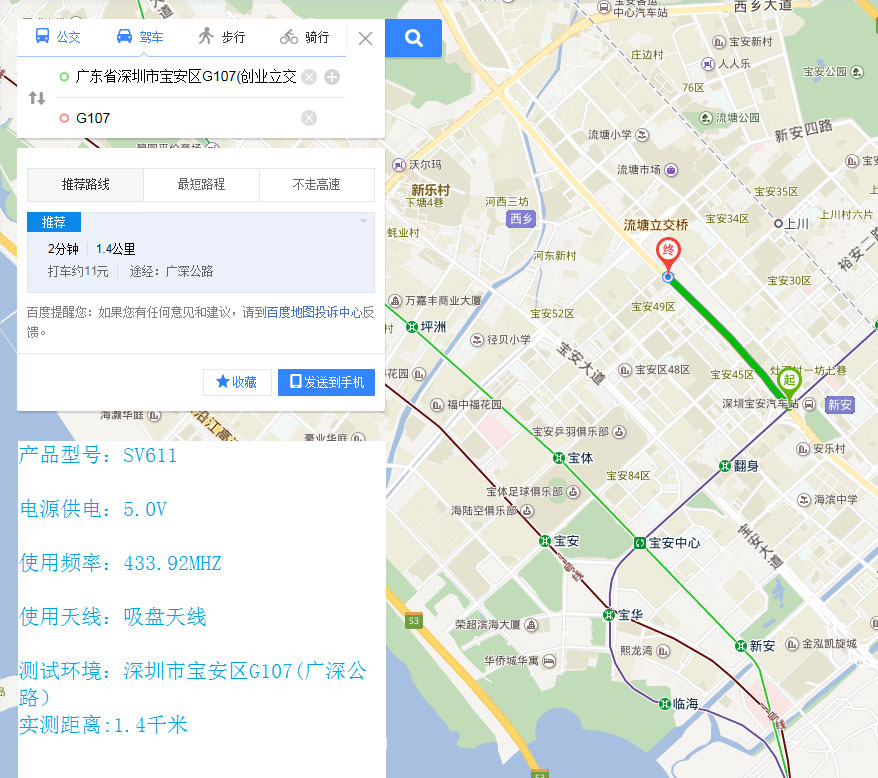

測試地點：

深圳市寶安區107國道交通運輸局天橋至上川路口天橋，選擇這個地點是為了測試我司SV611無線模塊在復雜的高樓林立的都市的傳輸距離。

測試方法： 將兩個無線模塊配好電池和天線后，分別由兩個人拿著模塊，向兩方預定的地點前進。當兩方到指定地點后，開始進行測距，無線模塊接收時會亮起藍燈，發射時會亮起紅燈；所以如果我們在指定地方時，藍燈未亮起，說明不在有效通訊范圍內，這時我們會適當拉近模塊之間的距離；當藍燈亮起，說明模塊是在有效通訊距離范圍內，這時我們會將模塊直接距離拉遠一些，以便測出最大距離。

測試結果：

最終測距的結果為：SV611 無線模塊，工作頻率為：433MHz，供電為5V，加上增益1米的433MHz吸盤天線，測試距離為1400米。
